SHANTA M

Moderne LED-Außenleuchte für öffentliche Beleuchtung, mit integriertem Überspannungsschutz und verstellbaren Gelenk ± 10°.

Regulation DALI Regulation DALI
Schlagfestigkeit (IK9) Schlagfestigkeit (IK9)
Schutzart (IP66) Schutzart (IP66)
ENEC

Spezifikationen

Elektrische Parameter

Lichtquelle LED
Speisespannung AC 230 V / 50 Hz
Anschlussart Herausgezogenes Kabel, herausgezogenes Kabel mit Stecker (G), ohne Kabel (WO)
Vorschaltgerät Elektronisches Vorschaltgerät mit Überspannungsschutz L/N-Ground 10 kV
Überspannungsschutz Zusätzlicher Überspannungsschutz 10 kV (S)
Schutz Sicherung 6,3 A (J)
Lichtsteuerung Ohne Lichtsteuerung (ohne Kennzeichnung), DALI (DALI), künstliche Mitternacht (A) Vorbereitung für eine drahtlose Verbindung NEMA (N), Zhaga (Z)
Konstanter Lichtstrom CLO (C)

Lichtparameter

Optik Straße (Mxx), Straße (Lxx), Reflektor- (Pxx)
Flächen- (Uxx), Übergangs- (ZLx/ZPx) nicht ZP06 und ZL06
 Kombinierte (Kxx), AMBER modul (Nxx), AMBER optika (ALxx)
BACK Light maska (BM2)
Lichtverteilung Direkt
Farbwiedergabeindex Ra > 70, Ra > 80
Farbtemperatur 2 700 K, 3 000 K, 4 000 K, 5 000 K
Lebensdauer > 100 000 Std. (L90B10)

Konstruktion

Gehäuse Aluminiumdruckguss
Farbe RAL 7015
Oberfläche Matt
Optikabdeckung Gehärtetes Sicherheitsglas

Sicherheit

Schutzklasse I, II
Maximale Betriebstemperatur -40 / +50 °C
Optikschutzart IP 66
Schlagfestigkeit IK 08

Montage

Montageart Mastaufsatz / Mastausleger (48–60 mm); 60–76mm (auf Bestellung)
Verstellbaren Gelenk ± 10°
Empfohlene Höhe Max. bis 12 m
Anwendung Außengelände, Fußgängerzonen, Gehwege, Radwege, Straßenklasse I. und II.



Varianten

* Das Gewicht kann je nach Leuchtenvariante variieren
N.B. Toleranz für optische und elektrische Daten: ± 10 %

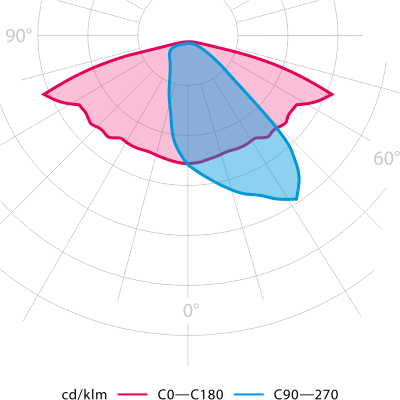

Photometrie

Photometrie

Energieeffizienzklasse

Energieeffizienzklasse
