MARUT M G2

Moderne LED-Außenleuchte für öffentliche Beleuchtung, mit integriertem Überspannungsschutz und verstellbaren Gelenk ± 15°.

Zertifizierung Zertifizierung
Regulation DALI Regulation DALI
Schlagfestigkeit (IK9) Schlagfestigkeit (IK9)
Schutzart (IP66) Schutzart (IP66)
Elektromagnetische Kompatibilität Elektromagnetische Kompatibilität
Schwingung Schwingung
ENEC+
ENEC
ZHAGA
Eisenbahnen

Spezifikationen

Elektrische Parameter

Lichtquelle LED
Speisespannung AC 220–240 V / 50–60 Hz
Anschlussart Herausgezogenes Kabel, herausgezogenes Kabel mit Stecker (G), ohne Kabel (WO)
Vorschaltgerät Elektronisches Vorschaltgerät mit Überspannungsschutz L/N-Ground 10 kV
Überspannungsschutz Zusätzlicher Überspannungsschutz 10 kV (S)
Schutz Sicherung 6,3 A (J)
Lichtsteuerung Ohne Lichtsteuerung, DALI (DALI), künstliche Mitternacht (A)
Vorbereitung für eine drahtlose Verbindung NEMA (N), Zhaga (Z)
Konstanter Lichtstrom CLO (C)

Lichtparameter

Optik Straße (Mxx), Straße (Lxx), Reflektor- (Pxx)
Flächen- (Uxx), Übergangs- (ZLx/ZPx)
Kombinierte (Kxx)
Lichtverteilung Direkt
Farbwiedergabeindex Ra > 70, Ra > 80
Farbtemperatur AMBER, 2 200 K, 2 700 K, 3 000 K, 4 000 K, 5 000 K, TW
Lebensdauer > 100 000 Std. (L90B10)

Konstruktion

Gehäuse Aluminiumdruckguss
Farbe RAL 7015/9006
Oberfläche Matt
Optikabdeckung Gehärtetes Sicherheitsglas

Sicherheit

Schutzklasse I, II
Maximale Betriebstemperatur -40 / 55 °C
Optikschutzart IP 66
Schutzart IP 66
Schlagfestigkeit IK 09 (EN 62262:2002)
EMC EN 55015:2013 + A1:2015 / EN 61547:2009
EN 61000-3-2:2019 / EN 61000-3-3:2013 + A1:2019
EN 61000-4-5:2014 + A1:2018
EN 62493:2015
Schwingungsprüfung EN 60598-1:2015 + A1:2019 art. 4.20 (EN 60068-2-6)
Zertifizierung ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved
CB-Verfahren JA

Montage

Montageart Mastansatz / Mastausleger (48–60 mm); 60–76mm (auf Bestellung)
Verstellbaren Gelenk ± 15°
Empfohlene Höhe Max. bis 8 m
Anwendung Außengelände, Fußgängerzonen, Gehwege, Radwege; Straßenklasse I., II. und III.


Varianten

* Kann nicht in der ENEC-Variante hergestellt werden
** Das Gewicht kann je nach Leuchtenvariante variieren
Umgebungstemperatur TQ 25 °C
Anfängliche Farbkonsistenz ≤ 5 SDCM
IDA-Gütesiegel für Leuchten bezieht sich nur auf Leuchten mit ≤ 3 000 K
Um die IDA Dark Sky-Anforderungen zu erfüllen, müssen die Leuchten waagerecht zur Fahrbahn installiert werden
N.B. Toleranz für optische und elektrische Daten: ± 10 %

Bei Verwendung der CLO-Funktion ist die anfängliche Leistungsaufnahme und der Lichtstrom 10 % niedriger als der in der Tabelle
angegebene Wert. Kurven mit der Funktion CLO haben den Buchstaben „C” am Ende ihrer Kennzeichnung.

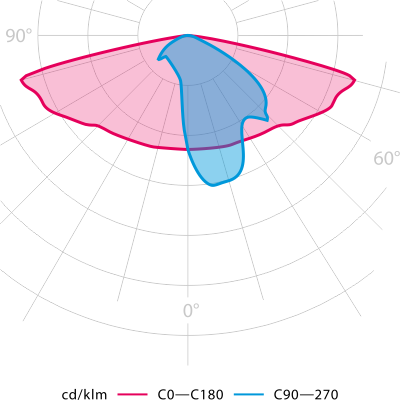

Photometrie

Photometrie

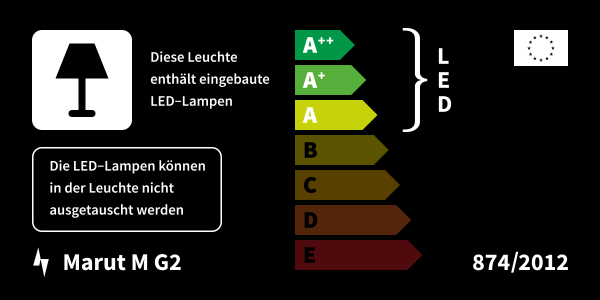

Energieeffizienzklasse

Energieeffizienzklasse
