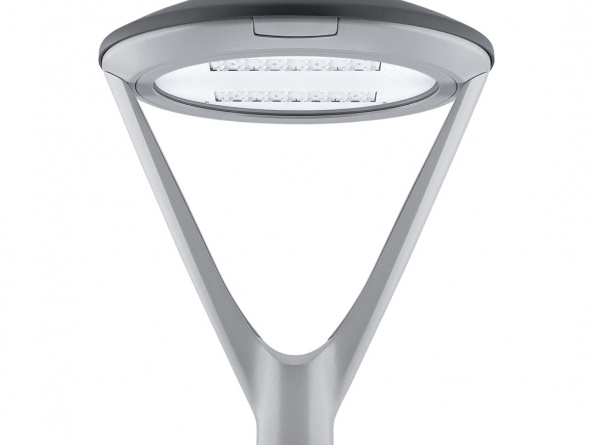

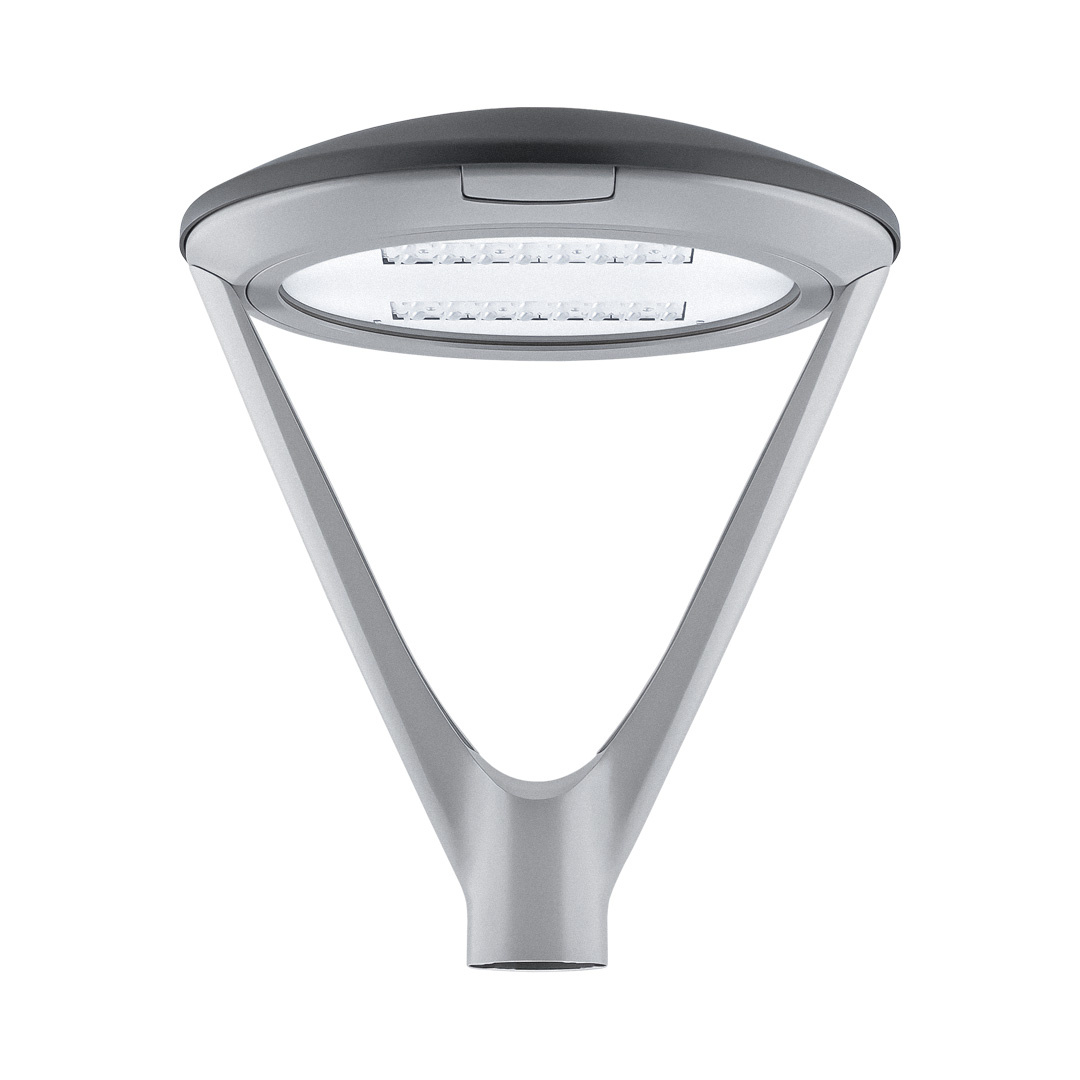

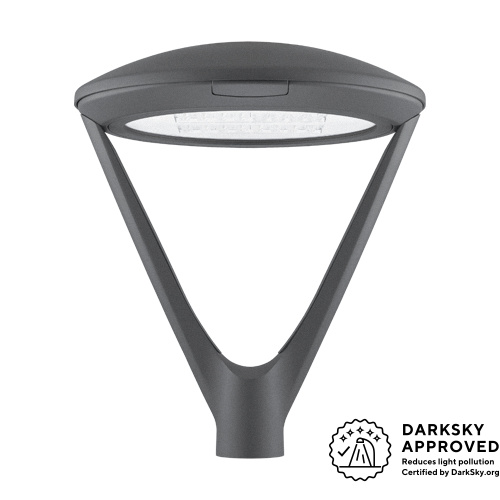

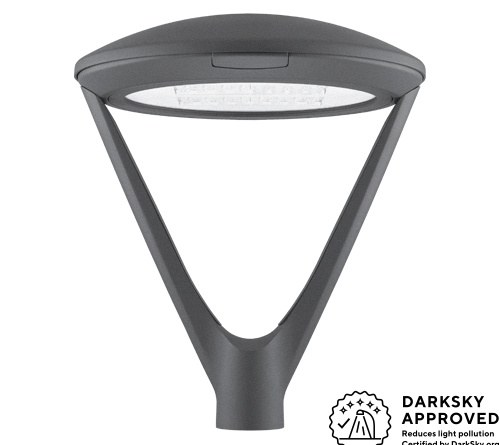

TEKO

Kompaktní řada LED svítidel, které nabízí široký způsob uchycení. Výhodou svítidel řady TEKO je možnost integrace vybraných doplňkových prvků včetně systému Night Tune.

Regulace DALI                    Regulace DALI
Mechanická odolnost (IK9) Mechanická odolnost (IK9)
Stupeň krytí (IP66) Stupeň krytí (IP66)
Elektromagnetická kompatibilita Elektromagnetická kompatibilita
Vibrace Vibrace
Korozní zkoušky – solná mlha Korozní zkoušky – solná mlha
Volitelná barva tělesa dle RAL vzorníku Volitelná barva tělesa dle RAL vzorníku
ENEC+
ENEC 15
ZHAGA

Specifikace

Elektrické parametry

Světelný zdroj LED
Napájecí napětí AC 220–240 V / 50–60 Hz
Způsob připojení vyvedený kabel, vyvedený kabel s konektorem (G)
Předřadná část elektronický předřadník s přepěťovou ochranou L/N-Ground 10 kV
Přepěťová ochrana přídavná přepěťová ochrana 10 kV (S)
Jištění pojistka 6,3 A (J)
Možnost regulace bez regulace (bez značení), DALI (max. 3 žilový kabel), umělá půlnoc (A)
příprava pro bezdrátovou komunikaci NEMA (N), Zhaga (Z)
Konstantní světelný tok CLO (C)

Světelné parametry

Optický systém komunikace (Mxx), komunikace (Lxx), reflektorové (Pxx)
plošné (Uxx)
kombinované (Kxx)
Distribuce světla přímá
Index barevného podání Ra > 70, Ra > 80
Teplota chromatičnosti AMBER, 2 200 K, 2 700 K, 3 000 K, 4 000 K, 5 000 K, TW
Životnost > 100 000 hod. (L90B50)

Konstrukce

Těleso svítidla hliníkový odlitek
Barva RAL 7015/9006, jiný odstín dle RAL vzorníku – na objednávku
Typ povrchu mat
Kryt svítidla tvrzené sklo

Bezpečnost

Třída ochrany I, II
Maximální teplota okolí -40 / +55 °C
Krytí elektrické části svítidla IP 66
Krytí optické části svítidla IP 66
Mechanická odolnost IK 09 (EN 62262)
EMC EN 55015:2019 + A11:2020
EN 61547:2023
EN 61000-3-2:2019 + A1:2021
EN 61000-3-3:2013 + A1:2019 + A2:2021 + AC2022-01
EN 61000-4-5:2014 + A1:2018
Vibrační test EN 60598-1:2015 + A1:2018 (4.20)
Statické zatížení svítidla EN 60598-2-3 + A1:2011 (3.6.3.1)
Korozní zkoušky – solná mlha ISO 9227 (1 500 hodin)

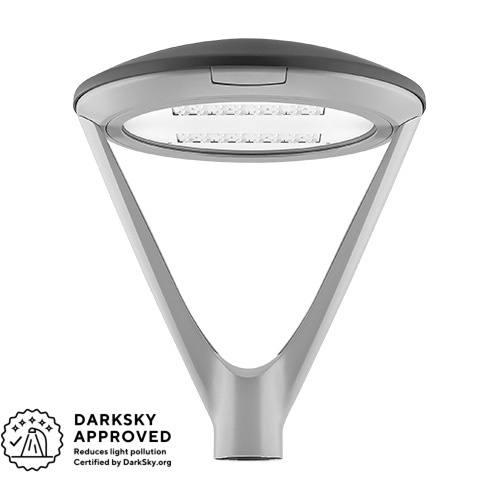

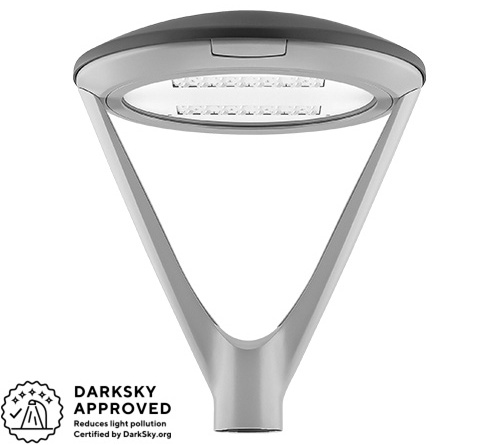

Certifikace ENEC, ENEC+, Zhaga-D4i, IDA Dark Sky Approved
CB test ANO

Montáž

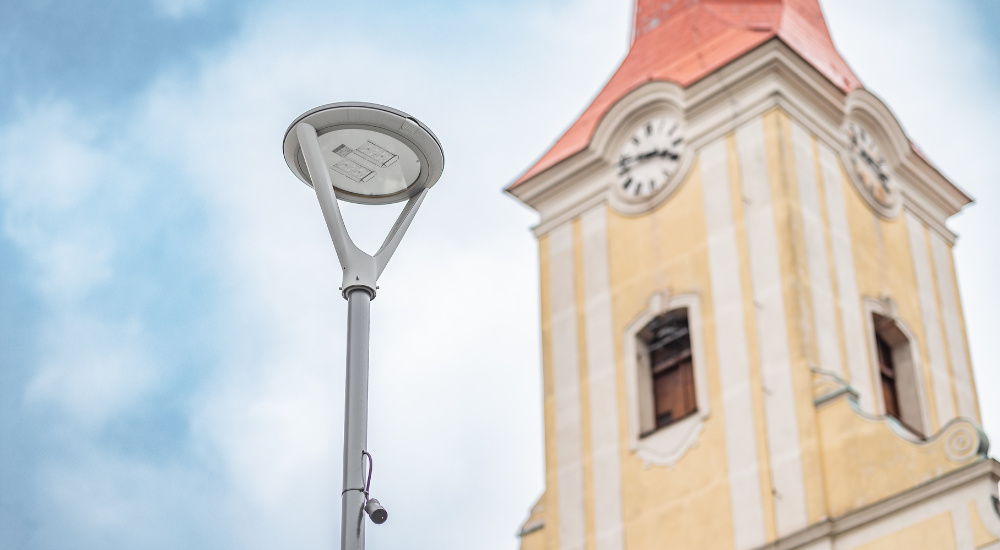

Způsob na sloup (48–60 mm), 60–76 mm (součástí)
Doporučená výška max. do 6 m

Příslušenství

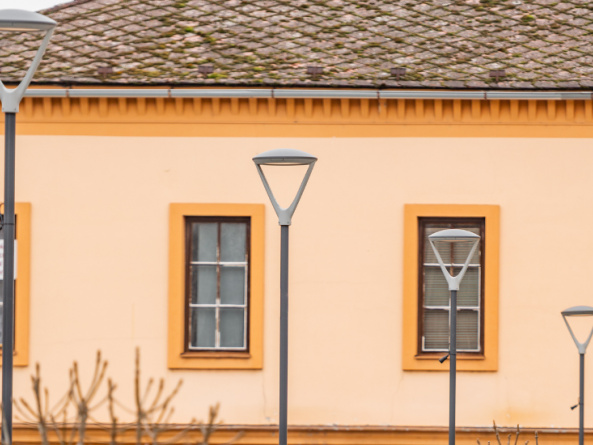

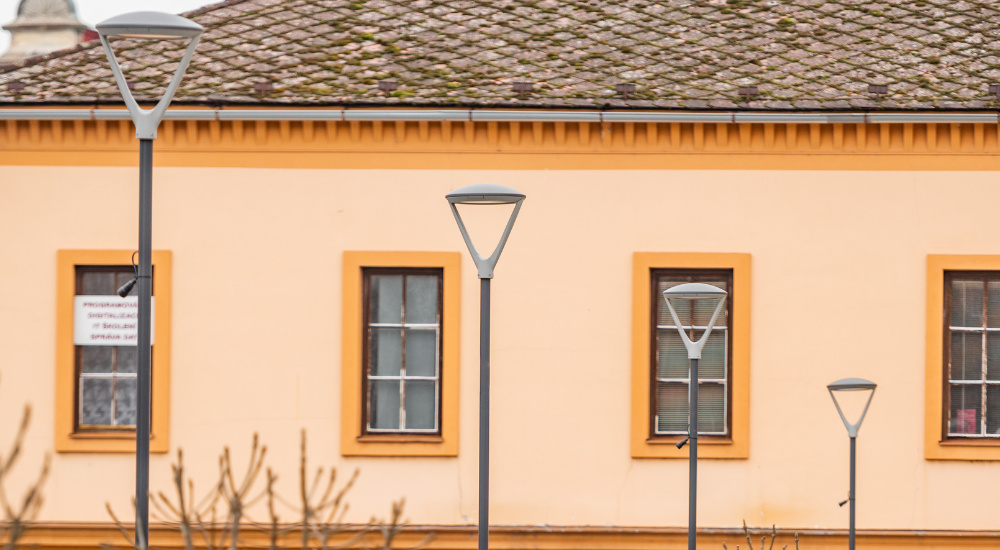

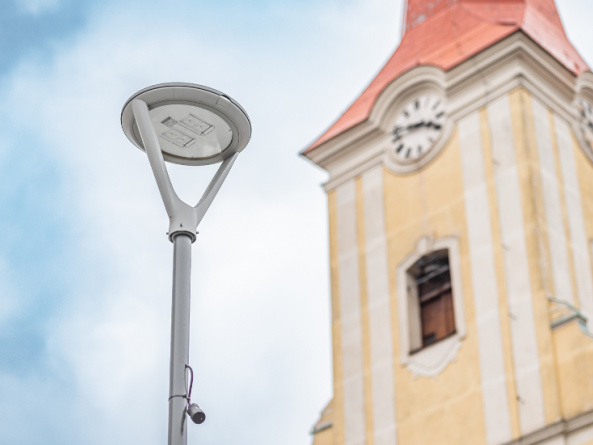

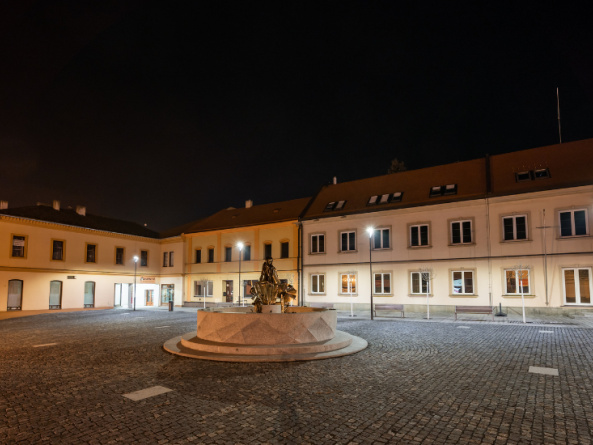

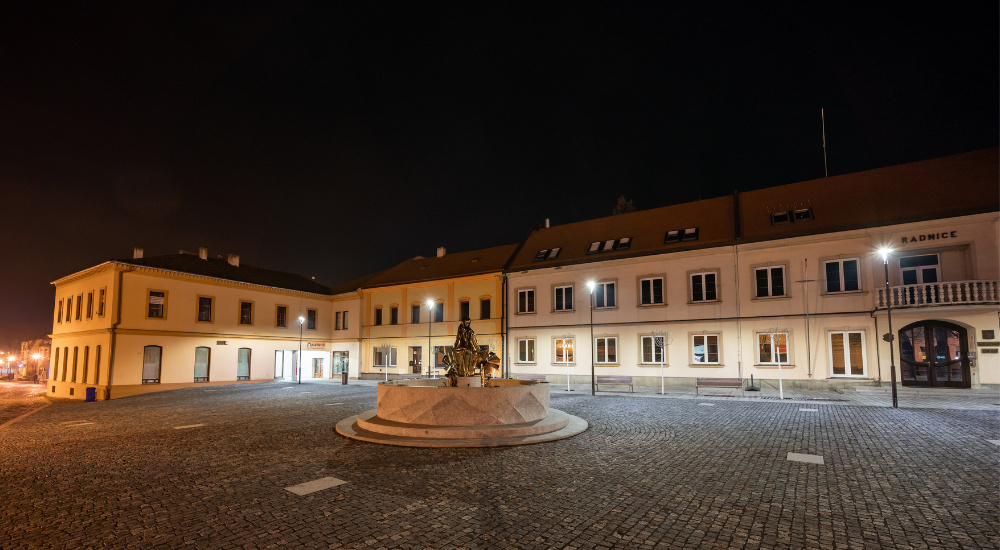

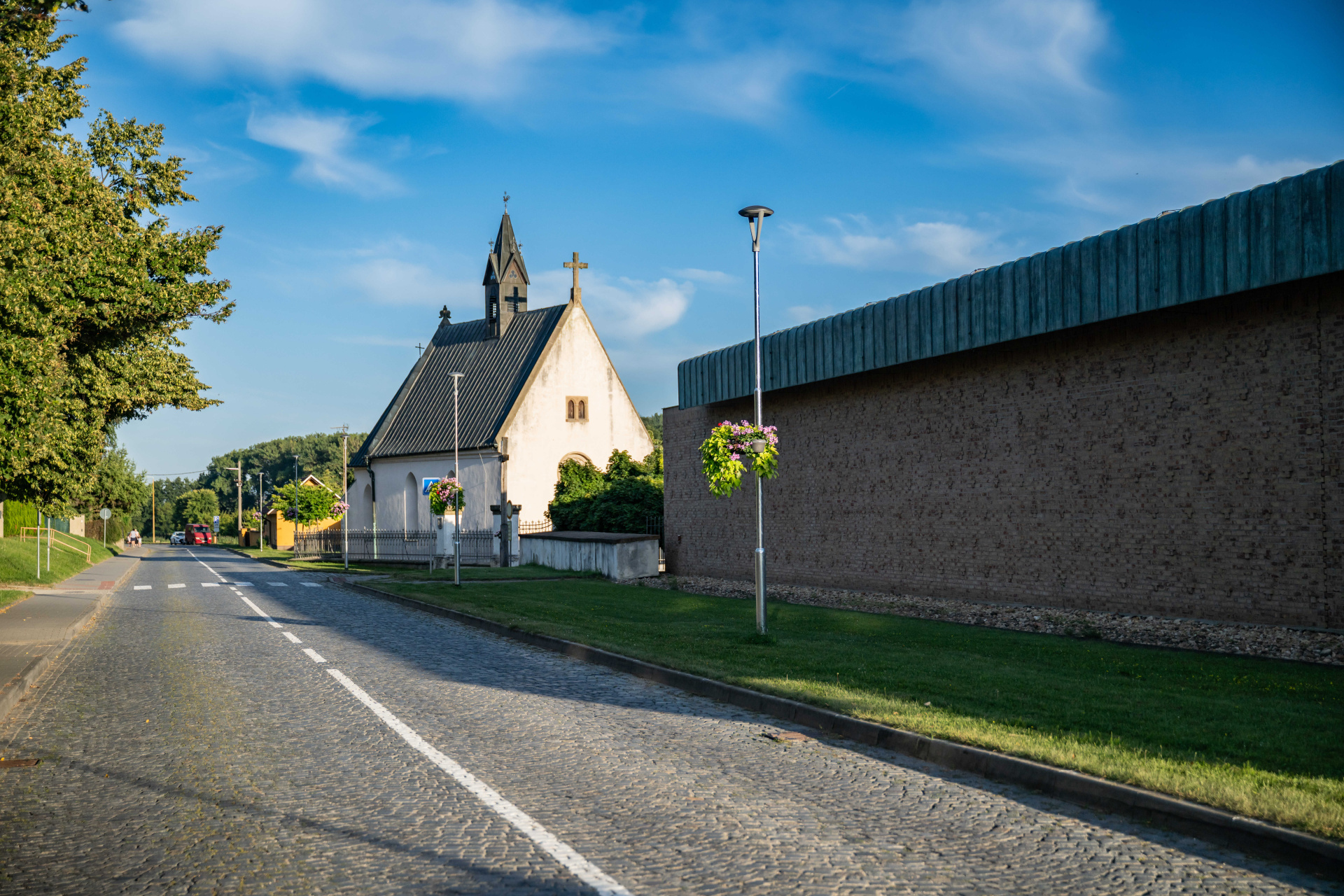

Užití chodníky, cyklostezky, náměstí, pěší zóny, venkovní areály

Varianty

Varianty

* Nelze vyrobit ve variantě ENEC
** Hmotnost se může lišit v závislosti na variantě svítidla
Okolní teplota svítidla TQ 25 °C
Počáteční konzistence barvy ≤ 5 SDCM
Homologační pečeť IDA Dark Sky se vztahuje pouze na varianty s CCT ≤ 3 000 K
Pro splnění požadavků IDA Dark Sky musí být svítidla instalována vodorovně s vozovkou
Tolerance optických a elektrických parametrů ± 10 %

Při použití funkce CLO je počáteční příkon a světelný tok o 10 % nižší než hodnota uvedené v tabulce.
Křivky s funkcí CLO mají písmeno „C“ na konci svého značení.

Rozměry

Rozměry

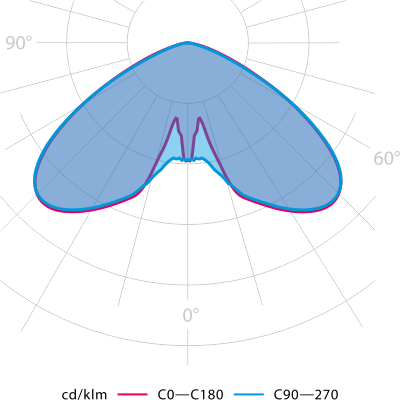

Fotometrie

Fotometrie

Energetický štítek

Energetický štítek

Soubory ke stažení
