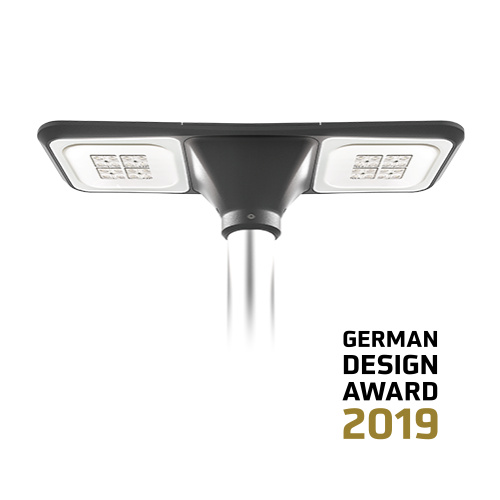

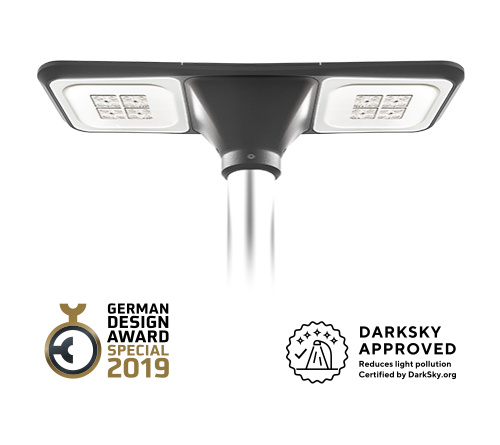

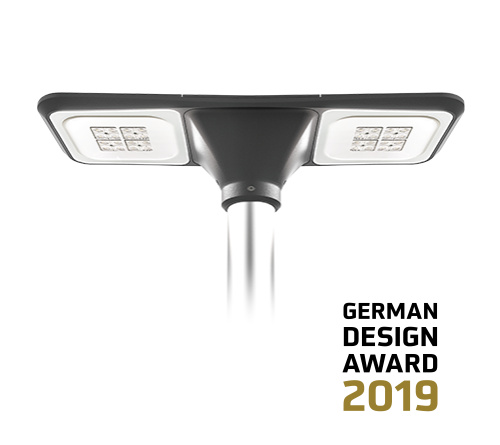

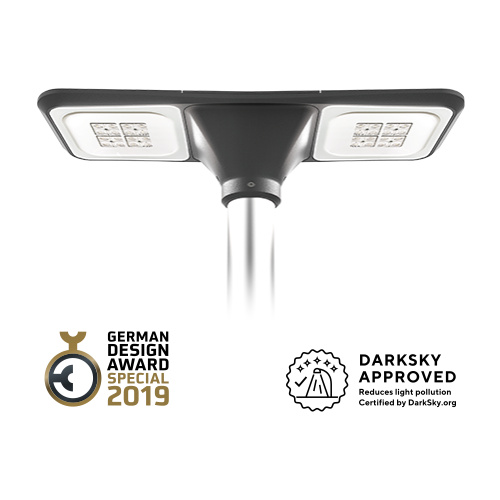

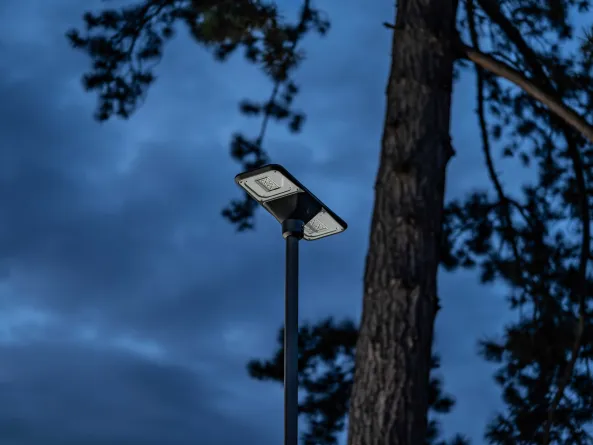

HASSTA

Designové sadové LED svítidlo, které v kombinaci s moderním designem a výkonností využívá dvě světelné plochy, které umožňují nezávislé nastavení teploty chromatičnosti.

Regulace DALI                    Regulace DALI
Mechanická odolnost (IK8) Mechanická odolnost (IK8)
Stupeň krytí (IP66) Stupeň krytí (IP66)
Korozní zkoušky – solná mlha Korozní zkoušky – solná mlha
ENEC 27
Železnice
DARKSKY APPROVED

Specifikace

Elektrické parametry

Světelný zdroj LED
Napájecí napětí AC 230 V / 50 Hz
Způsob připojení vyvedený kabel, vyvedený kabel s konektorem (G)
Předřadná část elektronický předřadník s přepěťovou ochranou L/N-Ground 10 kV
Přepěťová ochrana EP + přidavná přepěťová ochrana 10 kV (S)
Možnost regulace bez regulace (bez značení), DALI (DALI), umělá půlnoc (A)
příprava pro bezdrátovou komunikaci NEMA (N), Zhaga (Z)
Konstantní světelný tok CLO (C)

Světelné parametry

Optický systém komunikace (Mxx), komunikace (Lxx), reflektorové (Pxx)
plošné (Uxx), přechodové (ZLx/ZPx), kombinované (Kxx)
AMBER – modul (Nxx), AMBER – optika (ALxx)
Distribuce světla přímá, jednostranné vyzařování (1), oboustranné vyzařování (2)
Index barevného podání Ra > 70, Ra > 80
Teplota chromatičnosti AMBER, 2 200 K, 2 700 K, 3 000 K, 4 000 K, 5 000 K
Životnost > 100 000 h (L90B10)

Konstrukce

Těleso svítidla hliníkový odlitek

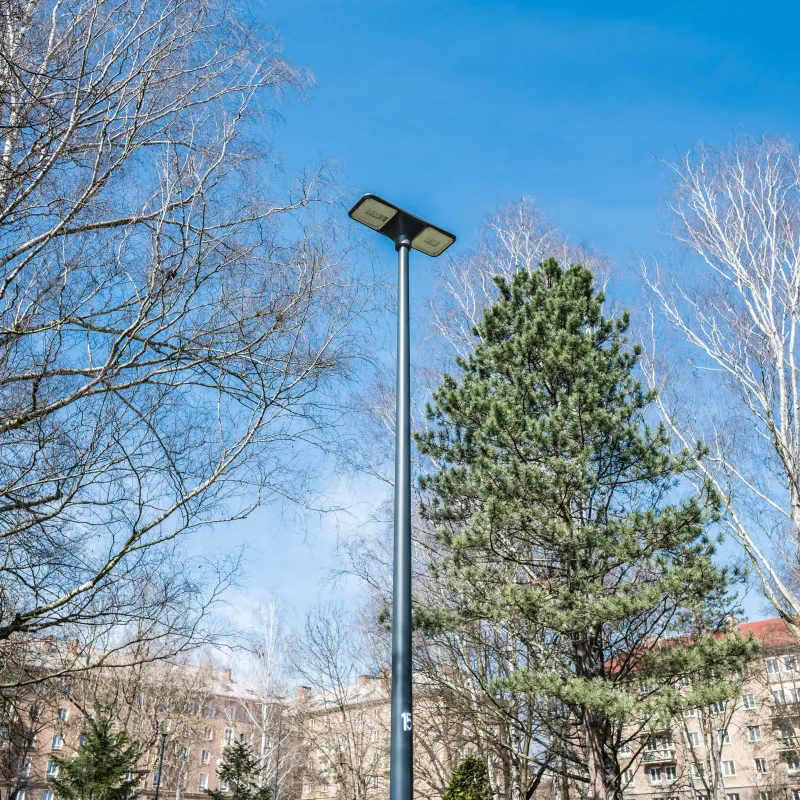

Barva RAL 7015
Typ povrchu mat
Kryt svítidla tvrzené sklo

Bezpečnost

Třída ochrany I, II
Maximální teplota okolí -35 / +45 °C
Stupeň krytí IP 66
Mechanický odolnost IK 08
Cerfifikace ENEC

Montáž

Způsob na sloup (48–67 mm)
Doporučená výška max. do 6 m

Příslušenství

Užití pěší zóny, chodníky, cyklostezky, komunikace II. a III. třídy, osvětlení venkovních železničních prostor

Varianty

* Hmotnost se může lišit v závislosti na variantě svítidla
Okolní teplota svítidla TQ 25 °C
Počáteční konzistence barvy ≤ 5 SDCM
Tolerance optických a elektrických parametrů ± 10 %

Při použití funkce CLO je počáteční příkon a světelný tok o 10 % nižší než hodnota uvedené v tabulce.
Křivky s funkcí CLO mají písmeno „C“ na konci svého značení.

Pojem AMBER v osvětlovací technice označuje světlo s minimálním množstvím modré složky světelného spektra
AMBER (modul) – světlo emitované z LED čipů na modulu je již bez modré složky světelného spektra (standardní PMMA optiky)
AMBER (optika) – optický systém pohlcuje modrou složku světla z LED modulu a zbylé spektrum světla propouští (speciální AMBER optiky)

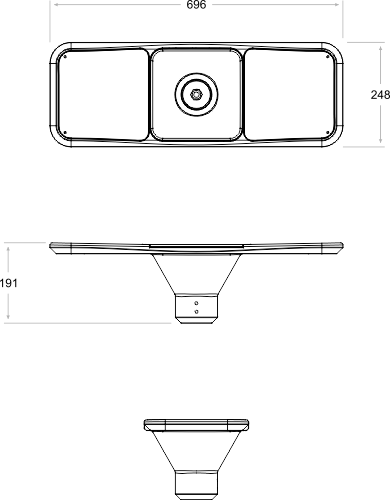

Rozměry

Rozměry

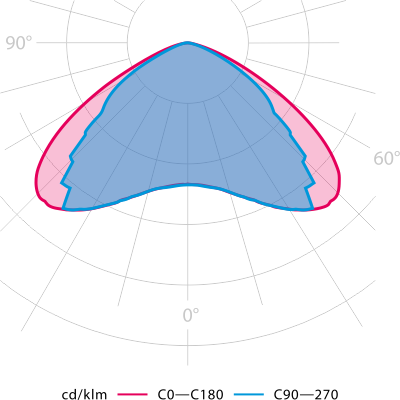

Fotometrie

Fotometrie

Energetický štítek

Energetický štítek
